El Cistoscopio Urológico

El sistema de cistoscopía es un conjunto de componentes especializados que trabajan en conjunto para permitir una visualización y manipulación precisa dentro del tracto urinario bajo. Este sistema se divide en tres partes principales: el Telescopio (Óptica), el Vaina (Funda) , Puente de 1 o 2 canales y los Instrumentos de Trabajo Adicionales.

1. El Telescopio o Sistema Óptico (El Ojo del Urólogo)

Este es el componente central que permite la visualización:

• Lente Objetiva y Ocular: El telescopio contiene un sistema de lentes de varilla que transmite la imagen. La punta distal (la que entra en el paciente) es la lente objetiva, y el extremo que mira el urólogo es el ocular (que se conecta a una cámara en la práctica actual).

• Ángulo de Visión: Se refiere a la dirección de la visión. Los más comunes son:

  • 0° (Visión Recta): Ideal para navegar por la uretra y para la uretroscopía.

  • 30° (Visión Inclinada): El más utilizado para examinar toda la pared de la vejiga y los orificios ureterales.

• Fuente de Luz: El telescopio tiene fibras ópticas que llevan la luz fría de una fuente de luz externa (conectada por un cable de fibra óptica) a la punta, iluminando la cavidad vesical.

2. La Vaina o Funda del Cistoscopio (El Puerto de Acceso)

La vaina es el tubo metálico hueco que rodea el telescopio y tiene múltiples funciones:

• Canal de Inserción: Permite la introducción y el posicionamiento del telescopio y los instrumentos.

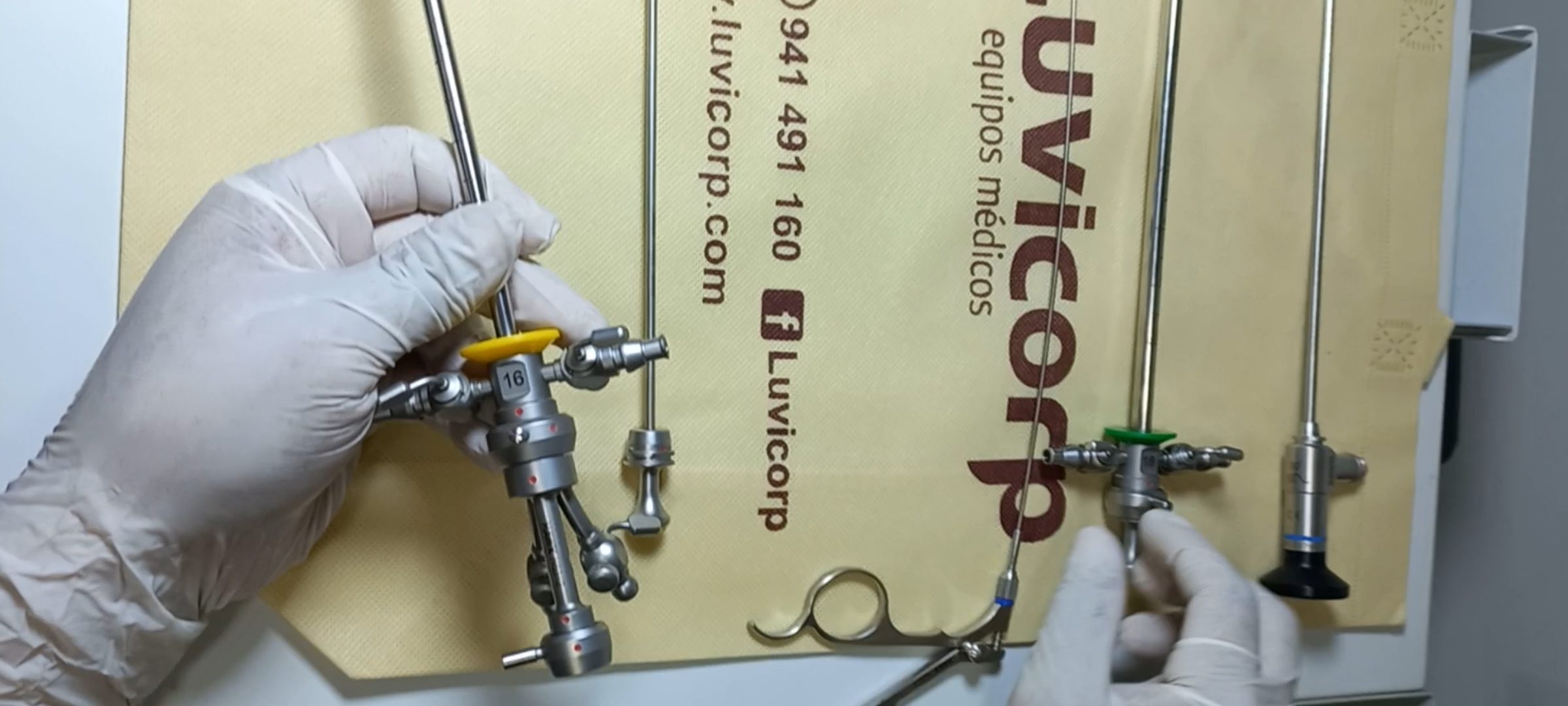

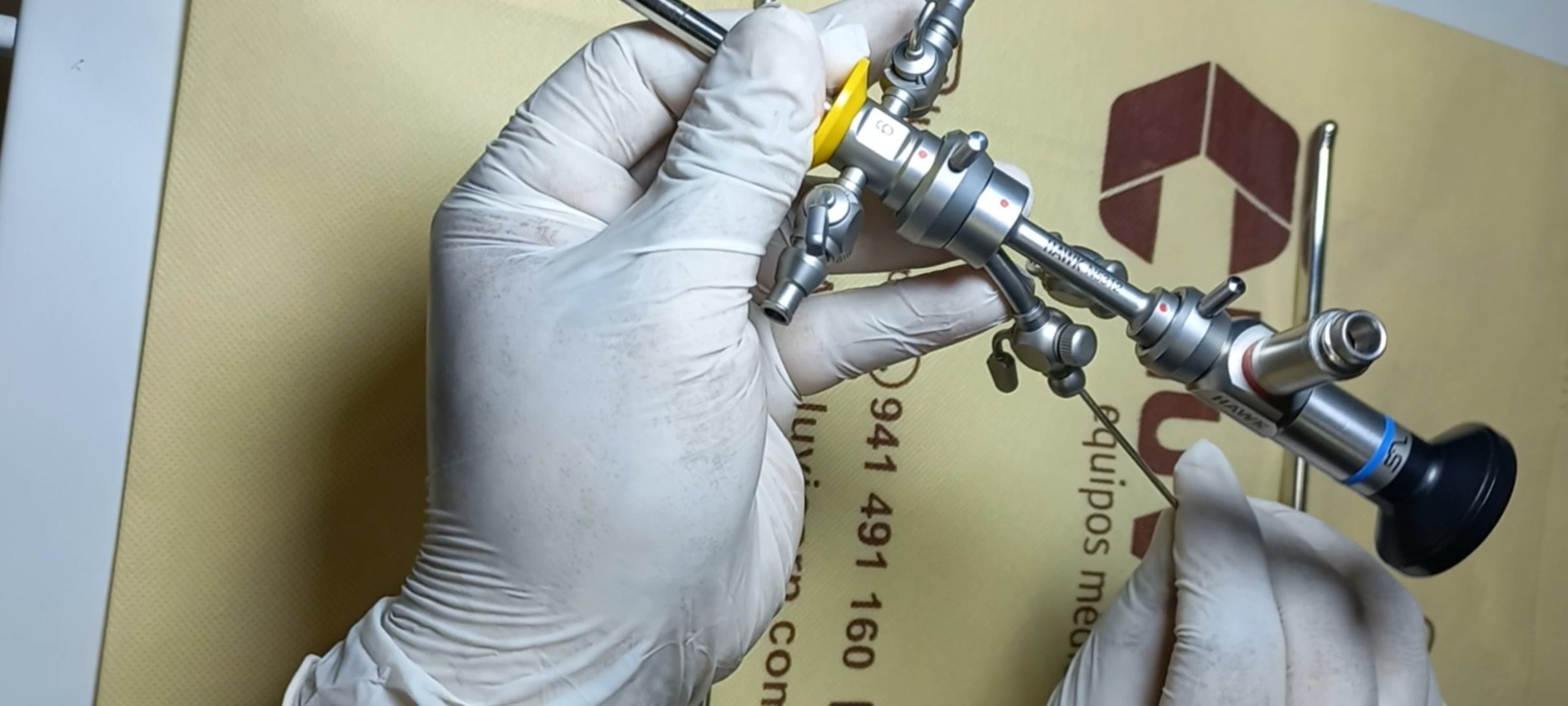

• Calibre ( Fr o Charr.): Como se aprecia en las imágenes (p. ej., 17 Fr y 20 Fr), el calibre de la vaina determina el tamaño del instrumento. Un Fr (o French) es 1/3 de milímetro. Calibres más pequeños se usan para el diagnóstico, y calibres más grandes (como los de resectoscopios) se usan para procedimientos quirúrgicos más complejos.

• Canales de Irrigación: Las tomas o válvulas laterales (los puertos que se ven en las vainas de las imágenes) permiten la entrada y salida continua de una solución (generalmente suero salino o agua estéril) para:

  • Distender la Vejiga: Mantener la vejiga inflada para una visión clara.

  • Lavar la Vejiga: Eliminar sangre, coágulos o residuos que puedan obstruir la visión.

  • Controlar la Presión: Mantener un flujo constante para seguridad del paciente.

• Sello de Trabajo: El extremo que está fuera del paciente tiene un puente de trabajo que sella el sistema, evitando fugas de líquido durante la introducción de instrumentos.

3. Instrumentos de Trabajo Adicionales

El cistoscopio es una plataforma de trabajo. A través de su canal de trabajo, se pueden introducir diversos instrumentos que permiten realizar la intervención:

• Pinzas de Biopsia: Para tomar pequeñas muestras de tejido para análisis histológico (cáncer, inflamación).

• Pinzas de Agarre y Extracción: Para retirar cuerpos extraños, suturas o pequeños cálculos.

• Electrodos y Fibras Láser: Utilizados para la coagulación, vaporización o corte de tejido (por ejemplo, para el tratamiento de tumores vesicales o la estenosis de la uretra).

• Cánulas de Aspiración: Para retirar coágulos o grandes volúmenes de líquido.

• Guías y Catéteres Ureterales: Para acceder y tratar los uréteres y los riñones (ureteroscopía retrógrada).
